Sköljning av pumpar för avlopp

Bakgrund

I det här projektet ville vi styra ett par pumpar - som pumpar smutsigt vatten (t.ex. gråvatten - BDT).

En tunna tar emot och buffrar inkommande vatten. När den är tillräckligt full vill vi tömma den med en 12V DC pump. För att skydda pumpen vill vi sedan skölja ur den med färskt vatten.

Om pumpen ej gör sitt jobb blir det "overflow" - och vi vill isåfall ha ett larm.

Utrustning

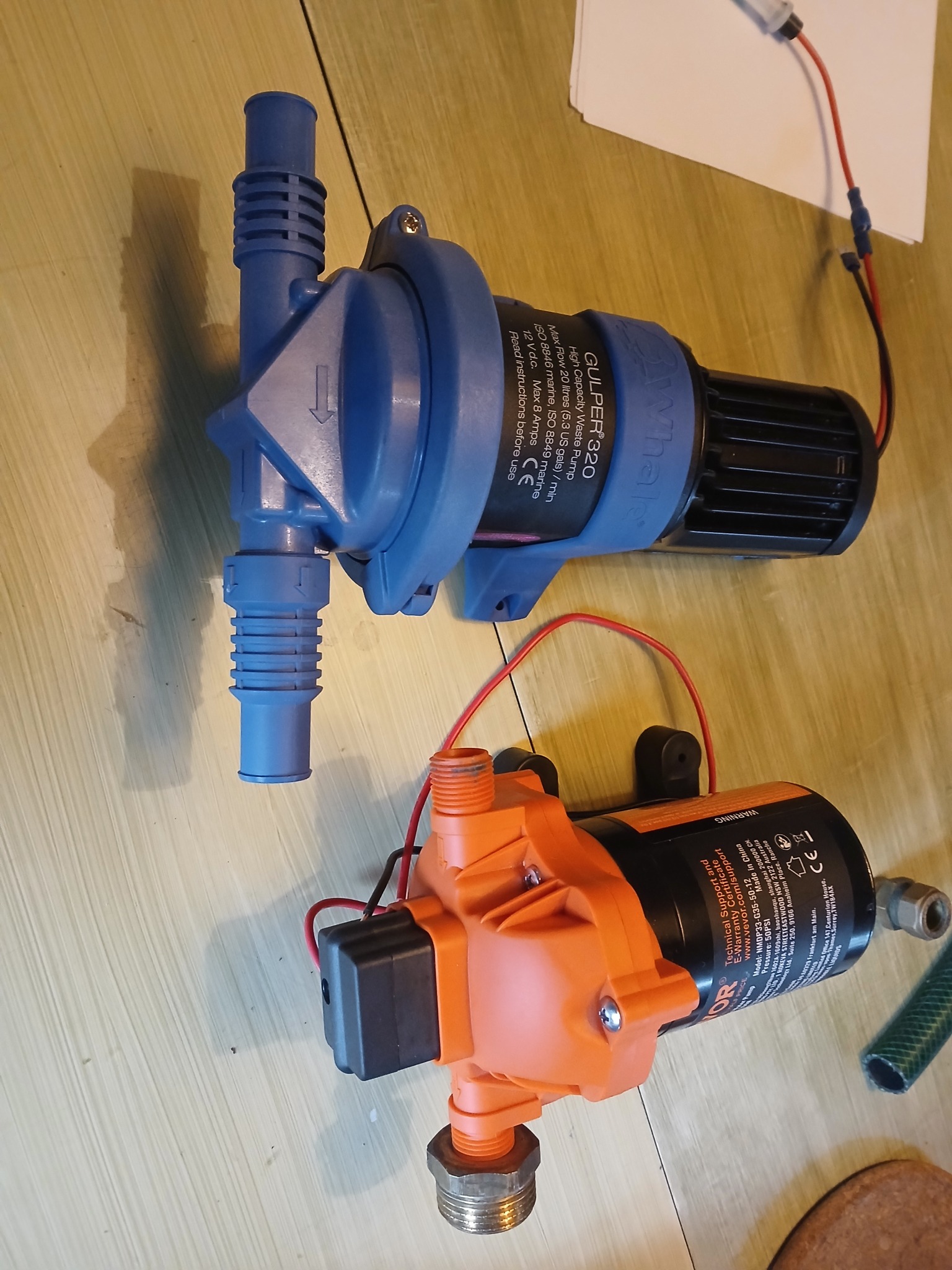

• 2 st 12 V DC pumpar

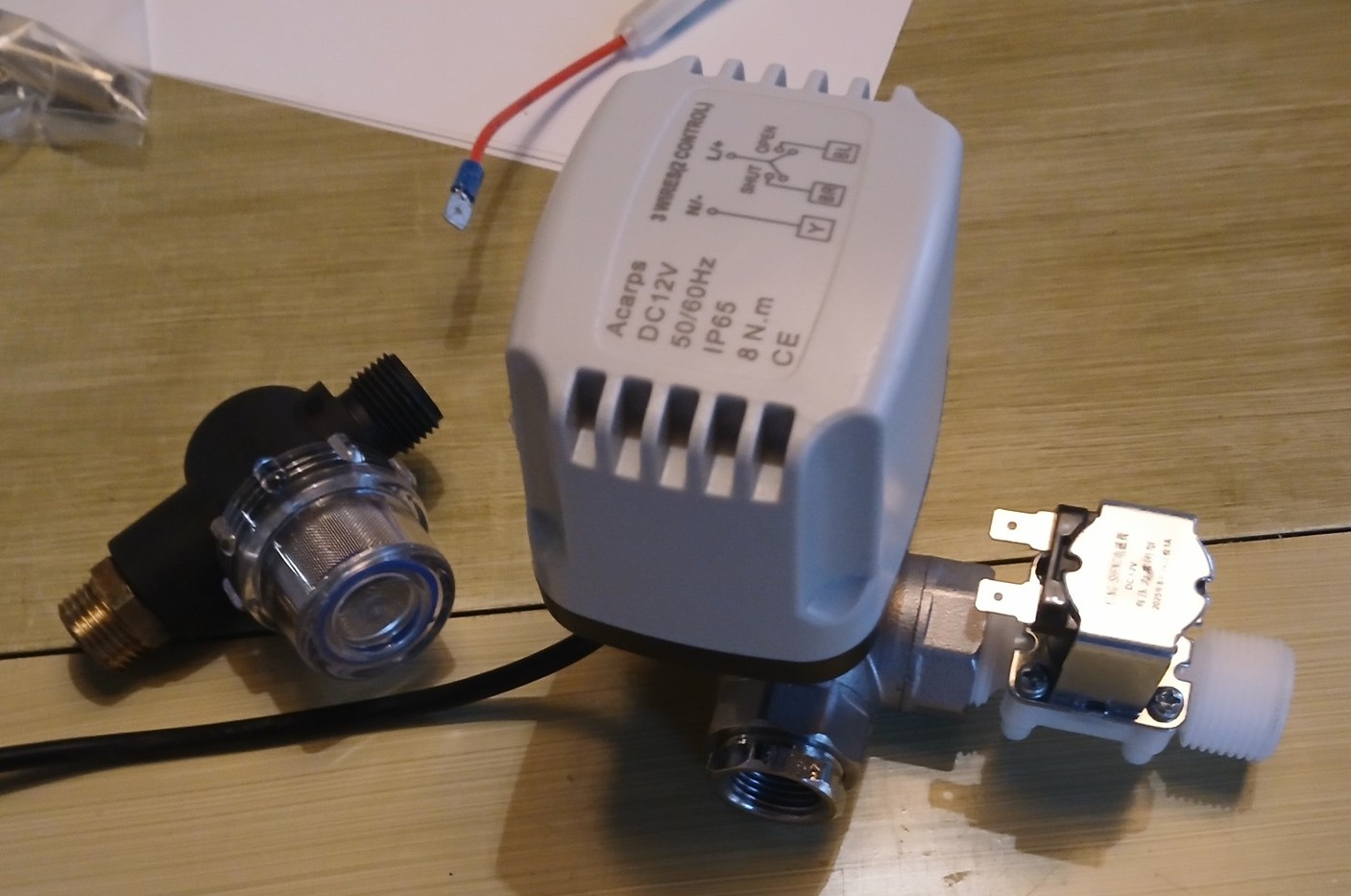

• 2 st trevägs motordrivna kulventiler (av rostfritt stål)
• 2 st solenoidventiler
• 6 st flottörbrytare
• ESP32 mikrokontroller
• Effekttransistorer (MOSFET)
• Skyddsdioder
• Spänningsmatning (12V, 3.3V)
• Motstånd, kopplingstråd, ...etc.

Genomförande

Varje tunna har tre flottörbrytare: låg nivå, hög nivå och alarm nivå. Då tunnan fylls till "hög" startas pumpen. Den går fram tills att nivån sjunkit till "låg". Då sköljs sedan pumpen ur:

Trevägsventilen slår om från "Avloppsläge" till "Färskvatten läge". Samtidigt öppnas solenoidventilen (och färskt vatten sprutar in i pumpen) och pumpen börjar köra igen - under 15-30 sekunder. Då bedöms pumpen vara väl rengjord inuti.

Om pumpen körs för länge (d.v.s. pumpen har problem) - så stängs den av och larm skickas. Om vätskenivå når upp till "larm" - så skickas också ett larm.

Systemet är programmerat i EspHome - som utöver att "bara" programmera logiken också ger ett möjlighet att grafiskt sätta parametrar i systemet samt läsa av aktuella värden.

Arbetsmoment

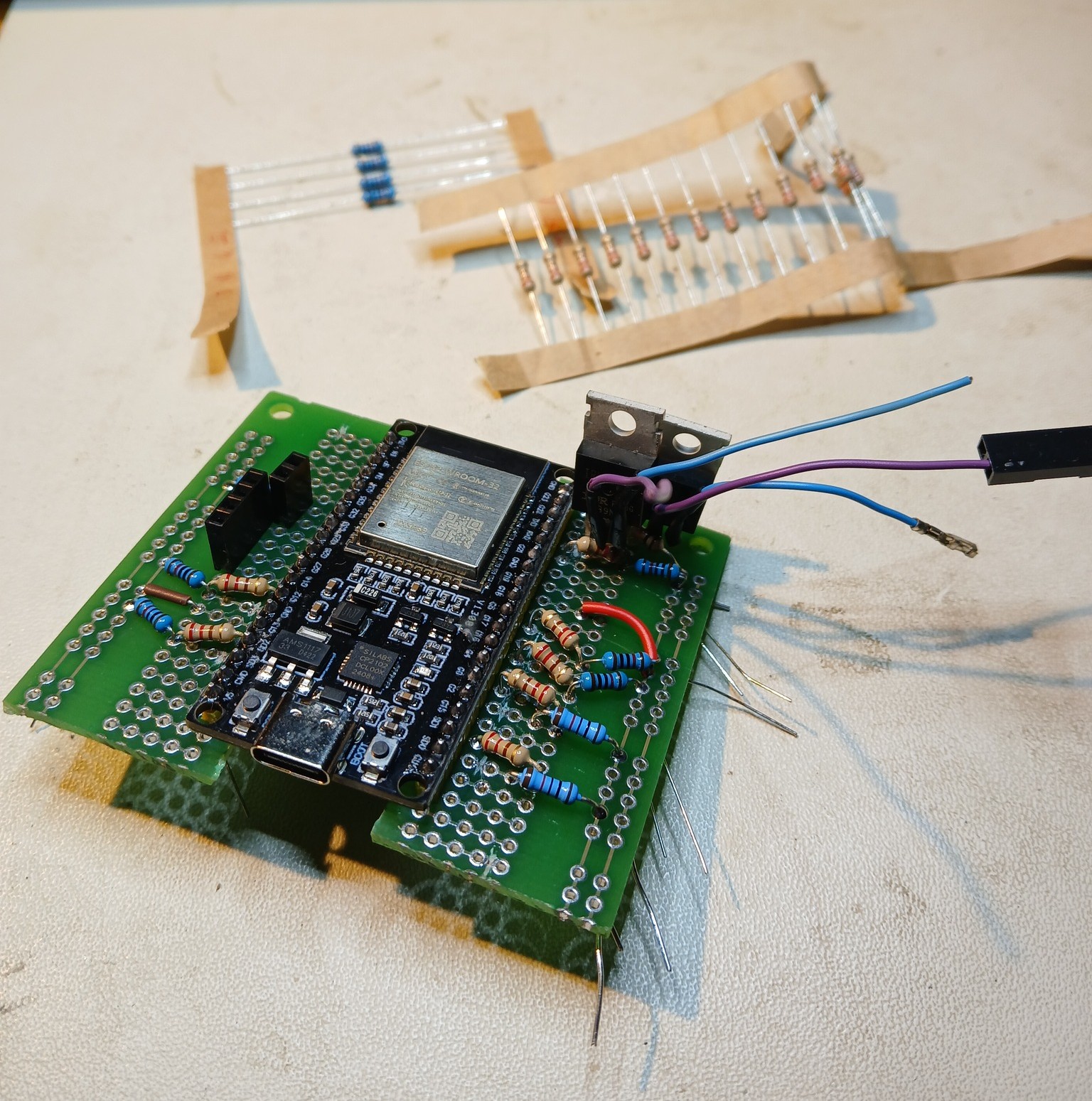

Planering och inköp av komponenter Planering, lödning och testning av litet kretskort Strömförsörjning (max 20A 12 V DC) Inkapsling Dragning av kabel Skydd av motorer (skyddsdioder)

Systemet har fungerat tillfredsställande efter installation. Man kan se hur det fungerar och analysera driftdata via webläsare.
